使用接地电阻测试仪到底怎样的?

2020-12-22

近年来,我国许多变电站经历了雷击引起的长期事故,大多数都有接地抗栅极的问题。对于工厂,一旦设备的电阻和电压存在问题,它将直接影响其使用,因此我们必须偶尔测试设备的电阻。我应该选择什么样的接地电阻测试仪?

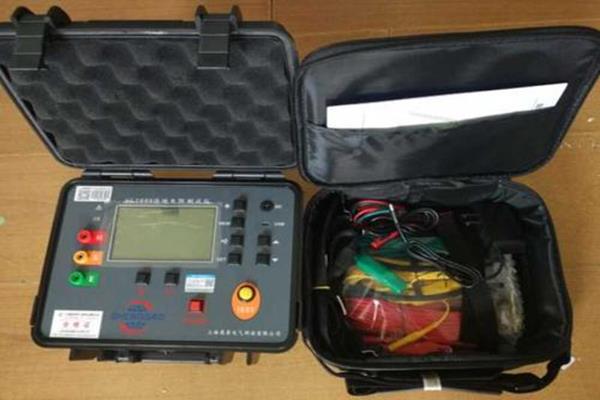

接地电阻测试仪适用于测试各种接地装置的功率接地阻抗,接触电压,阶梯电压,功率频率特性参数和土壤电阻率。测量时,将仪表放在水平位置,并检查电流计的指针是否位于中心线上。如果它不在中心线上,则可以使用零调节螺钉调节电流计的指针。


仪器采用不同的频率抗干扰技术,可以准确地测量50Hz的干扰环境中的数据。最大测试电流为50A,在测试期间接地装置的电位不会太高。同时,仪器采用不同的频率方法和现代软件和硬件滤波技术,使仪器具有高抗干扰性能,测试数据稳定可靠,可以在没有电源故障的情况下测量。测量时,接地装置电路应与受保护设备断开连接,以确保精确测量。


由接地电阻测试仪测量的功率频率具有良好的等价。测试电流波形是正弦波,频率和功率频率之间的差值仅为5 Hz。两个45Hz和55Hz的两个频率用于测量。如果有一个连接到测量探针附近的测量接地电极的金属管或电缆,则整个测量区域的电位将具有一定的均衡效果,这将影响测量结果。此时,电流检测针和上述金属管或电缆之间的距离应大于100米,并且电位检测针和上述金属管或电缆之间的距离应大于50m。如果金属管或电缆未连接到地环,则上述距离可以减少1/2~2/3。


精度高,基本误差仅为0.005Ω,可用于具有小地阻抗的大型接地网络测量。当电流计的灵敏度太高时,电位检测针可以浅地插入土壤中;当电流计的灵敏度不足时,电位检测针和电流检测针之间的土壤可以用水润湿。接地电阻测试仪是强大的。它可以测量由相关标准指定的接地装置的所有特征参数,例如当前桩,电压桩,接地电阻,阶跃电压,接触电压等。
