绝缘电阻测试仪的原理是什么?

2020-12-14

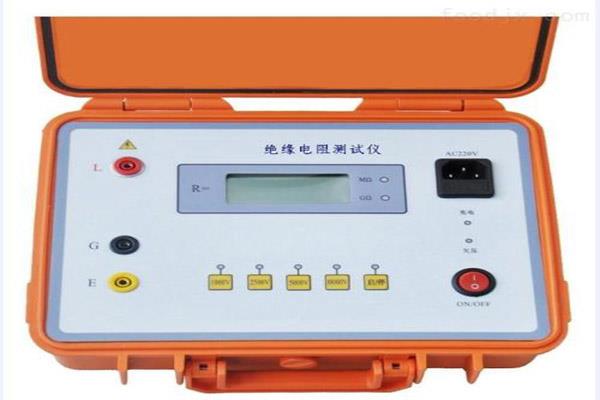

一般情况下,绝缘电阻测试仪被称为兆欧表或高阻计,一般称为摇表,是电工常用的测量仪器。适用于测量发电机、电动机、电源变压器、电线、电器及其他电器设备(如控制电缆、信号电缆、通讯电缆和供电电缆)的绝缘电阻。绝缘电阻测试仪主要用于检测电气设备、家用电器或电气线路对地及相间的绝缘子,以确保这些设备、电器和线路处于正常工作状态,避免触电伤害,避免设备损坏和其他事故。大多数兆欧表都是由手动发电机供电,所以也叫摇表。其比例以兆欧为单位。


测试器通过使用一个电压激励的设备或网络,然后测量激励产生的电流,根据欧姆定律测量电阻。优秀的兆欧表检定器包括各种可选电阻,这与现代检定器使用合成电阻功能提供的电阻几乎没有区别。


兆欧表与直流/低频校准器不同的是,它要求的电阻范围和耐电压能力都不一样。举例来说,这些电测试仪在电阻测量中所施加的电压,要比数字多用表上安装的欧姆表功能要高得多。兆欧表所使用的电压范围一般在50V至5kV之间,而典型的数字多用表一般都不超过10V。对绝缘测试而言,需要测量的电阻值范围很大,最高值可达10TΩ,所需电压较高。


大多数绝缘电阻测试仪设备都使用直流电压作为激励,因此对兆欧表校准器的交流要求不高。很多兆欧表是两端设备,提供一个电压并测量电流,由被测设备决定。测量范围为1TΩ的兆欧表,以及更高的兆欧表,通常有第三个端子,称为保护端子,用于消除漏泄路径和被测未知电阻Rx的并联元件。该保护器的设计目的是为了消除可能产生的泄漏电流,使输出阻抗元件选择性地减少到零。
