接地电阻测试仪的应用究竟如何?

2020-12-01

近年来,我国许多变电站都经历了雷击引发的长期事故,其中大多数都存在接地网接地电阻的问题。对于一个工厂来说,一旦设备的电阻和电压出现问题,就会直接影响它的使用,所以每隔一段时间,我们就要对设备的电阻进行测试。应该选择什么样的接地电阻测试仪?

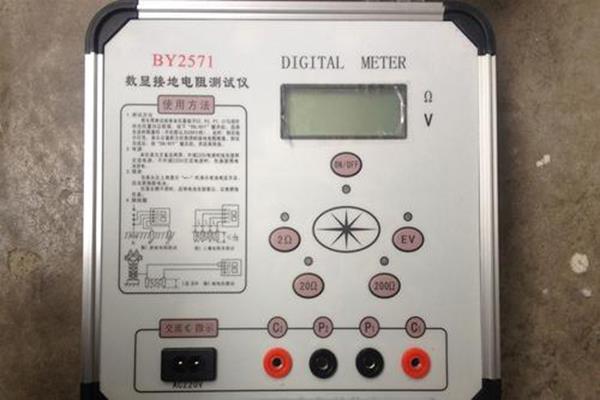

接地电阻测试仪适用于测试各种接地装置的工频接地阻抗、接触电压、阶跃电压、等工频特性参数和土壤电阻率。测量时,把仪表放在水平位置,检查检流计的指针是否指在中心线上。如果未指在中心线上,则可用调零螺钉将检流计的指针调整到中心线上。


该仪器运用异频抗干扰技术,能在强干扰环境下精确测量50Hz的数据。最大测试电流为50A,测试时接地装置的电位不会太高。同时,该仪器采用异频法和现代软硬件滤波技术,使仪器具有很高的抗干扰性能,测试数据稳定可靠,不停电即可测量。在测量时,应将接地装置线路与被保护的设备断开,以确保测量准确。


接地电阻测试仪测得的工频有很好的等效性,测试电流波形为正弦波,频率与工频相差只有5Hz。45Hz和55Hz两种频率用于测量。若测量探测针附近有与被测接地极相连的金属管道或电缆时,则整个测量区域的电位将产生一定的均衡作用,影响到测量结果。此时,电流探测针与上述金属管道或电缆的距离应大于100m,电位探测针与上述金属管道或电缆的距离应大于50m,如果金属管道或电缆与接地回路无连接,则上述距离可减小1/2~2/3。


精度高,基本误差仅为0.005ω,可用于小接地阻抗的大规模接地网测量。当检流计灵敏度过高时,可将电位探测针插入土中浅一些;当检流计灵敏度不足时,可将电位探测针和电流探测针间的土注水湿润。


接地电阻测试仪功能强大。可测量相关标准规定的接地装置的所有特性参数,如电流桩、电压桩、接地电阻、阶跃电压、接触电压等。
