直流电阻测试仪具体使用步骤是怎样的?

2020-12-01

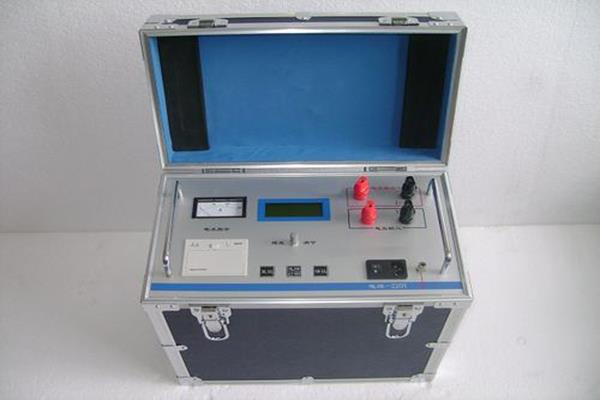

直流电阻测试仪是通过检测直流电阻的电阻值大小,在闭合的环形回路中,确定导线的焊接或连接质量,变压器绕组是否有灯间短路或开路,分接开关的接触是否良好等,变压器绕组的直流电阻测试是变压器在交接测试、预防性测试中不可或缺的测试项目。随着电力试验设备行业的发展,目前各厂家的直流电阻测试仪越小,为了控制结构的更小、更便携,目前许多厂家采用内置充电锂电池。


具体使用步骤:


1、将被试品用测试附件线连接被试件,按下图连接,确保各测试夹与被试件可靠连接。


2、打开直流电阻测试仪的电源开关,直流电阻快速测试仪显示欢迎使用,进入量程选择界面,此时通过向上、向下键移动光标,选择需要设定的测试量程或测试电流,按下确认键,直流电阻测试仪自动开始测试。


3、在直流阻力测试的测试过程中,LCD屏幕显示充电进度条,充电完成后,屏幕显示的数值,即被测试设备的直流阻力值,此时按下确认键的数值保存并锁定。如果屏幕长时间显示正在充电,则表示上一步操作时,测量程序选择不正确,需要按返回键返回上一级菜单,选择高级测量程序重新测量,如果无法解决,请检查测量回路是否开通。


4、直流电阻快速测试仪的数据显示界面,按下打印键打印数据,数据打印完成后,设备自动放电,放电中,在LCD屏幕上显示放电放电完成,返回上一级菜单。


5、如果被试品是变压器,请更换试验夹,直到其他不同,重复上述操作,完成其他不同的试验。


6、直流电阻测试仪的测试全部完成后,关闭测试仪电源,关闭电源线,放电被测试品,拆下测试线夹即可。
